矿山井下人员定位系统、安全监测监控系统、通讯联络系统-解决方案

    矿井安全监控系统已经发展成为一个综合的管理系统,对加强矿井安全管理具有十分重要的作用。
    • 在矿井通风一氧化碳管理方面,矿井安全监控系统是贯彻 “ 先抽后采,以风定产,监测监控 ” 一氧化碳管理方针和建设 “ 系统可靠,通风达标,管理到位,监控有效 ” 与其管理体系的要求。
    • 在矿井运输管理方面,矿井安全监控系统可以进行实时监控,随时掌握胶带运输机、轨道运输机的运行安全状况。
    • 在矿井供电方面,矿井安全监控系统可以对井下电网进行实时监测和远程控制,保证井下供电安全。
    • 在劳动组织管理方面,矿井安全监控系统可以与人员考勤系统一并开发使用,加强矿井井下劳动组织管理。
    • 在日常生产管理方面,矿井安全监控系统可以实现通讯系统的功能,发现事故隐患可以及时采取救援措施,或者及时组织人员撤离,有效避免和减少人员伤亡。
    总之,矿井安全监控系统整合了管理资源,更加充分地发挥了管理的作用,更加好的落实预防为主,更加好地实现综合治理。。
    • 井下人员定位系统

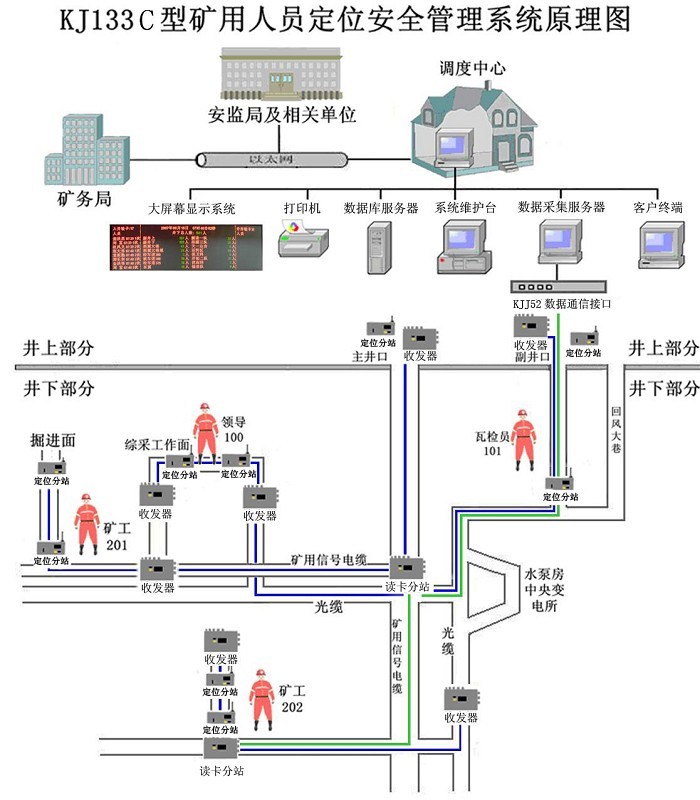

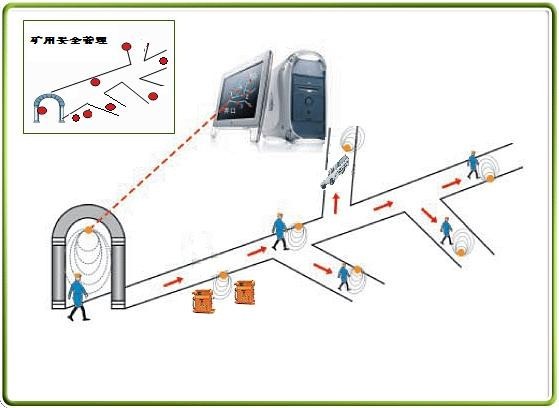

    采用KJ133型矿用人员定位安全管理系统。该系统的显著特点是可实现井下各种巷道条件下的信号“全覆盖”,实现对井下人员、车辆、设备等目标的“全程的、实时的、连续的、精确的定位跟踪”,同时实现对井下人员的“实时双向无线通讯”。同时,也可利用系统的日常安全管理功能,对矿井人员进行安全、考勤管理。该系统的应用,可极大提高矿井生产企业安全生产管理水平。

    本系统主要设计思想包括:实现全矿井信号覆盖,包括弯道、岔道等复杂地形条件;单台监测分站的信号覆盖范围大,至少可达600米以上;可以实现精确定位;可以实现实时的人员跟踪定位管理;无线寻呼;无线双向数据通讯;大容量数据传输等。

    .井下安全监控系统

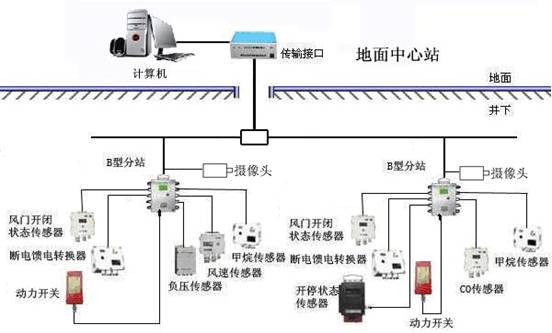

    井下安全监控系统由CO传感器,风速传感器,摄像头等设备组成,承担危险气体检测、风速感应、自断电保护、视频监控、危险源自动检测报警等功能。
    • 危险气体、风速感应、自断电保护部分:
    系统具有一氧化碳超限报警功能,当被监视区域风流中一氧化碳浓度达到预置的报警点时,由系统发出声、光报警信号。当浓度恢复到预置的报警值以下时,能自动解除报警。
    由分站、动力开关、断电馈电转换器以及设备开停状态传感器等组成了闭锁装置,实现危险气体超限断电及闭锁功能。当被监视区域风流中危险气体浓度达到预置的断电点浓度时,输出切断被控区域汇动力电源开关的控制信号并闭锁:当被监视区域风流中危险气体浓度降到预置的复电点浓度时,能自动解锁。断电点设置连续可调。
    •视频监控部分:
    本方案按初设8个视频监控点计算,实际安装中可根据实际情况增加或减少监控点。摄像头选用网络摄像机,线路为4芯光缆。
    之所以选择光缆为传输线路,原因是普通视频线最长传输距离为500米;RJ45标准网线传输距离(这里指模拟视频信号的传输,非数字信号。标准网线传输数字信号的话距离要求在100百米之内)最长为700米。一般矿山应用中,长度将超过上述距离,所以必须选用光缆传输。摄像机选用网络摄像机的原因,也是基于这个因素。
    其结构示意图如下所示:

    • 通讯联络系统
    通讯联络系统在指定位置架设防尘防潮矿用电话和相应线路,以确保通讯的畅通。
    本系统功能的实现,由“人员定位系统”中的部分功能以及架设的本安防爆电话系统共同承担来完成。通过“人员定位系统”中的双向无线通讯,以及本系统中的有线电话通讯有机结合,将能有效的确保通讯的畅通。
